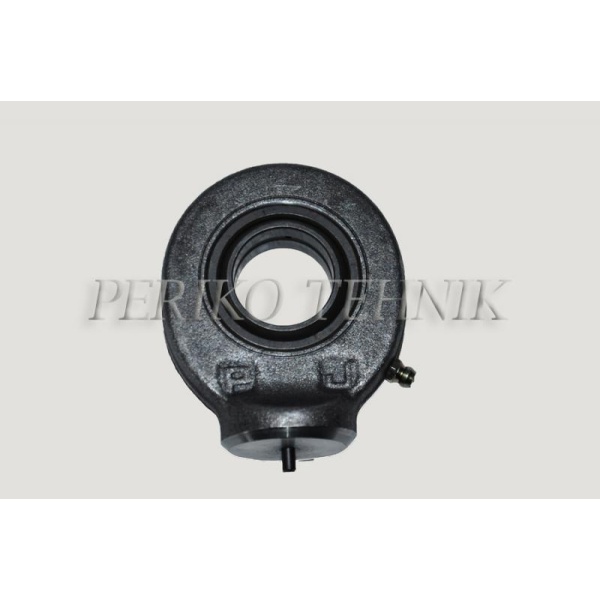

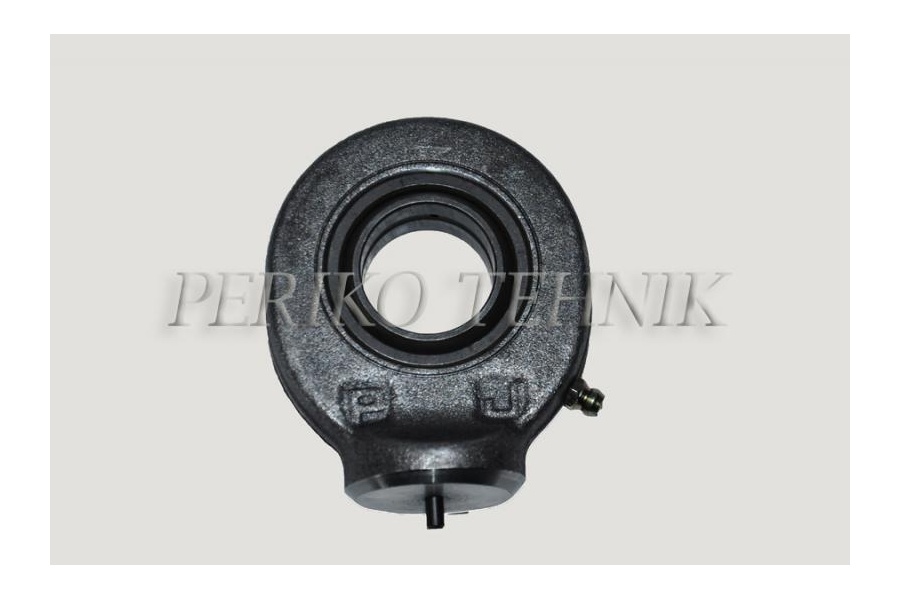

Hydraulic Cylinder Rod Bearing GK 40 (TS40C)

MÄÄRDENIPPEL EI KUULU KOMPLEKTI! Olemas keermestamata pilootava.

Liigend - teras/pronks
d = 10 mm
S = 14 mm
D4 = 12,9 mm
I = 48 mm
D1 = 26 mm
S1 = 10,5 mm
L = 61 mm
LF = 29 mm
F = M10x1,5
Dünaamiline koormus - 10 kN
Staatiline koormus - 12 kN
α = 13°

d = 10 mm
d1 = M10x1,25
d2 = max 14 mm
d3 = max 30 mm
I = max 50,5 mm
I1 = max 15 mm
I2 = 17 mm
I3 = max 37 mm
S1 = 11 mm
L = max 57 mm
L1 = 43 mm
L2 = max 6,5 mm
L3 = min 21 mm
D1 = max 15 mm
D2 = max 19 mm
D3 = max 27 mm
S2 = 17 mm
Staatiline koormus - 10 kN
α = 25°
